2.2.2 Les ressources

Les ressources sont des éléments de liaisons qui peuvent avoir plusieurs fonctions :

• Envoyer la nomenclature via la procédure il faut lier le mnémonique à un poste de charge via une ressource
• Lier des zones de stock à une codifications spécifiques différentes des codes zones de stock (pour coller à la codification équipement de l’automate)
• Lier des balances à un poste de charge

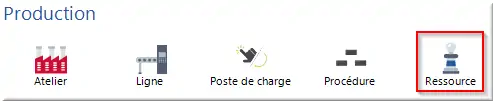

2.2.2.1 Déclarer une ressource

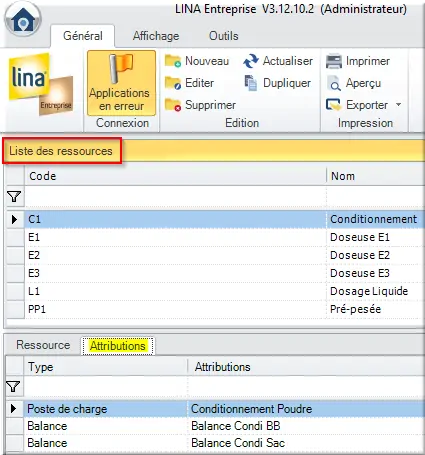

Figure 23 : Liste des ressources

Cliquez sur Nouveau pour créer une nouvelle ressource.

Sur l’onglet Ressource, remplissez les champs suivants :

• Champ Nom : Donne un nom à la ressource ;
• Champ Code : Affecte un code unique à la ressource ;
• Champ Type : Sélectionnez un type de ressource dans la liste en cliquant sur les 3 petits points ;
• Représentation visuelle : Image de la ressource (Par exemple l’image de l’équipement physique qui correspond à la notion de ressource).

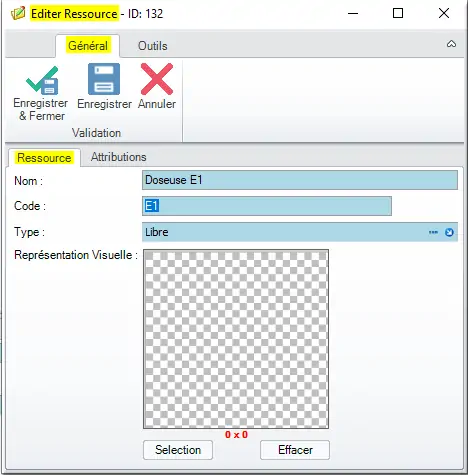

Figure 24 : Editer une ressource

2.2.2.2 Les attributions de ressource

Les attributions permettent d’afficher les éléments sélectionnés dans le conteneur Consommation dans l’hypervision et de récupérer ou saisir les valeurs. Dans l’onglet Attributions (1), vous pouvez définir l’utilisation d’une ressource. La liste des attributions s’affiche en (2). Cliquez sur Nouveau pour créer une attribution et sélectionnez un type dans la liste. Les nouvelles attributions grisées indiquent que le nombre maximal d’attribution est déjà atteinte (prochaine chapitre). Ajouter :

1. Un code externe : ne pas utiliser ;
2. Une zone de stock : permet de lier une zone de stock à la ressource ;
3. Un poste de charge : permet d’attribuer la ressource à un poste de charge ;
4. Un équipement procédé : ne pas utiliser ;
5. Une écriture énumération : ne pas utiliser ;
6. Une écriture OF : Cf chapitre suivant ;
7. Une balance : vous pouvez lier une balance à la ressource ;
8. Ajouter un élément process : ne pas utiliser.

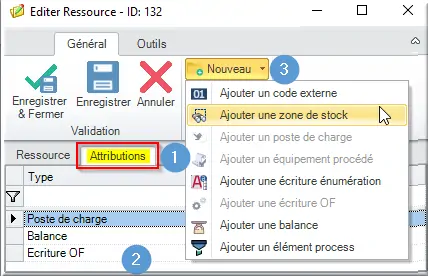

Figure 25 : Attribution d'une ressource

2.2.2.3 Ecriture OF

L’écriture OF est une attribution qui nécessite une mnémonique de type structure et utilisant un modèle structuré. Elle permet d’envoyer des données à l’automate.

1. Editez une attribution ;
2. De type écriture OF ;
3. Puis cliquez sur les trois petits points pour sélectionner une mnémonique de type structure (en orange) dans la liste ;
4. Sur la fenêtre d’édition d’une mnémonique ;
5. Vous pouvez voir le modèle structuré utilisé ;
6. Les ressources liées à une mnémonique sont visibles sur l’onglet Ressources liées.

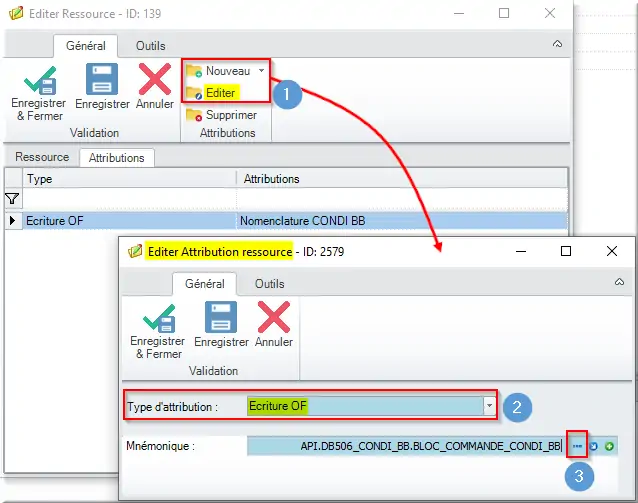

Figure 26 : Opération écrire une procédure

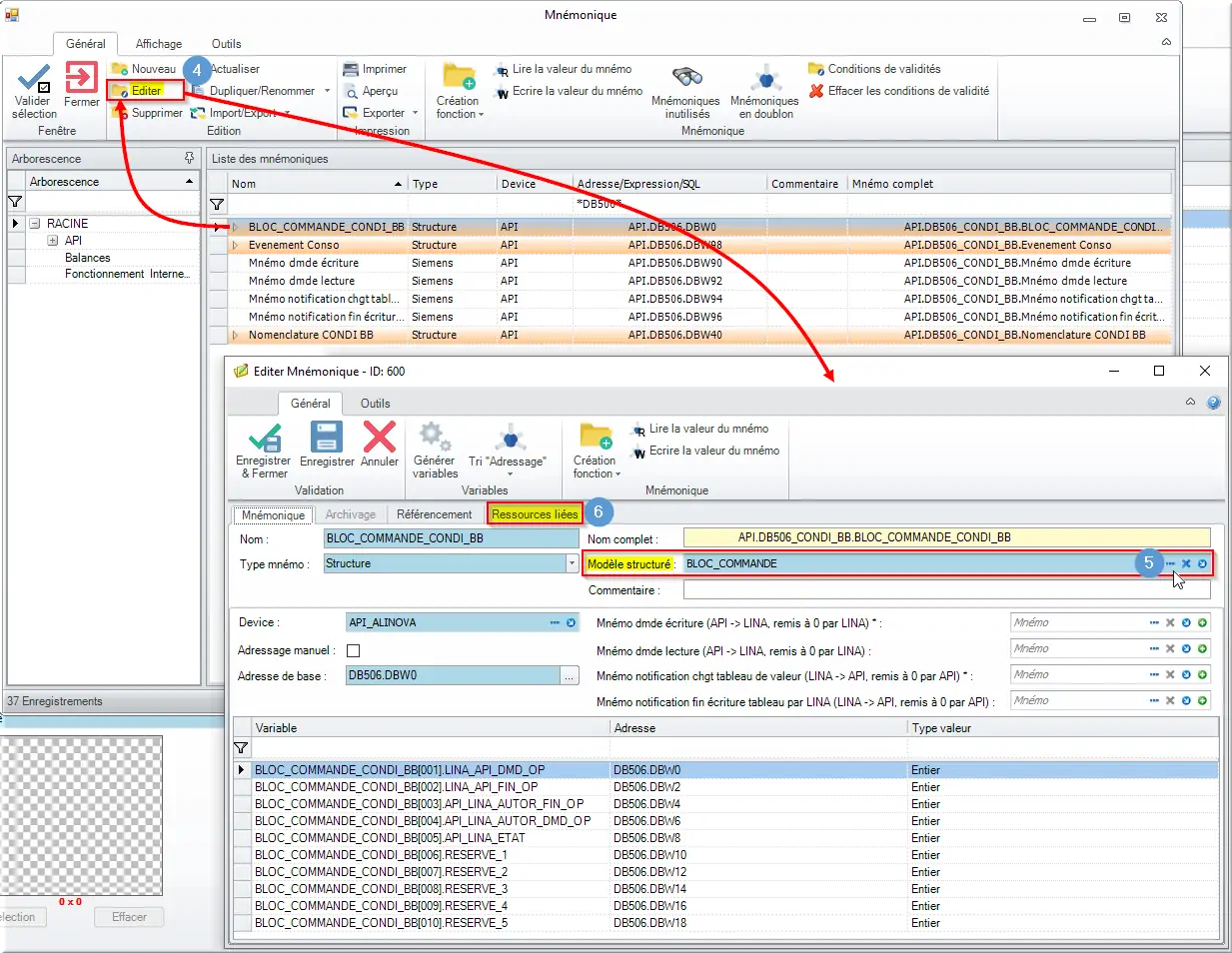

Figure 27 : Mnémo pour écrire depuis une procédure

Liste des modèles de structure ci-dessous, pour les écritures OF, nous utiliserons principalement les UDT_NOMENCLATURE. Si besoin vous pouvez créer une mnémonique en utilisant ce modèle de structure, il sera nécessaire de communiquer avec l’automaticien pour l’adresse de départ et vérifier que la structure correspond à la sienne.

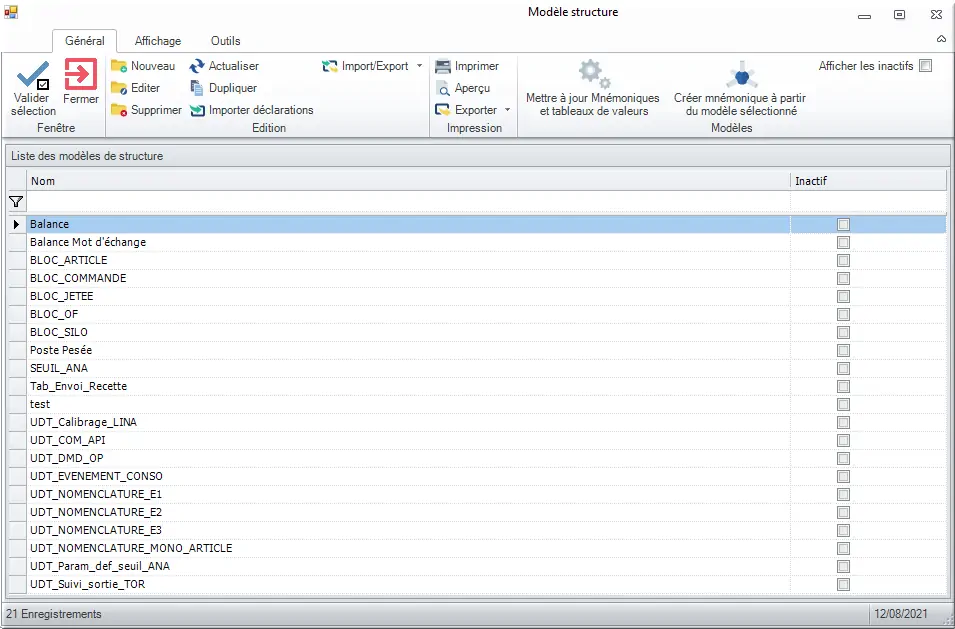

Figure 28 : Modèle de structure pour l'écriture d'un OF

2.2.2.4 Les types de ressource

1. Dans la liste des types de ressource, vous pouvez créer un nouveau type en cliquant sur Nouveau. La fenêtre Nouveau type de ressource s’affiche.
2. Le champ Nom est obligatoire pour désigner le type de ressource.
3. Les nombre d’autorisations autorisées par fonction permet de définir un nombre maximum d’attribution par ressource.
   Exemple : Le nombre maximal d’écriture d’OF est généralement égale à 1 car la nomenclature n’a besoin d’être envoyé qu’à un seul automate à la fois.

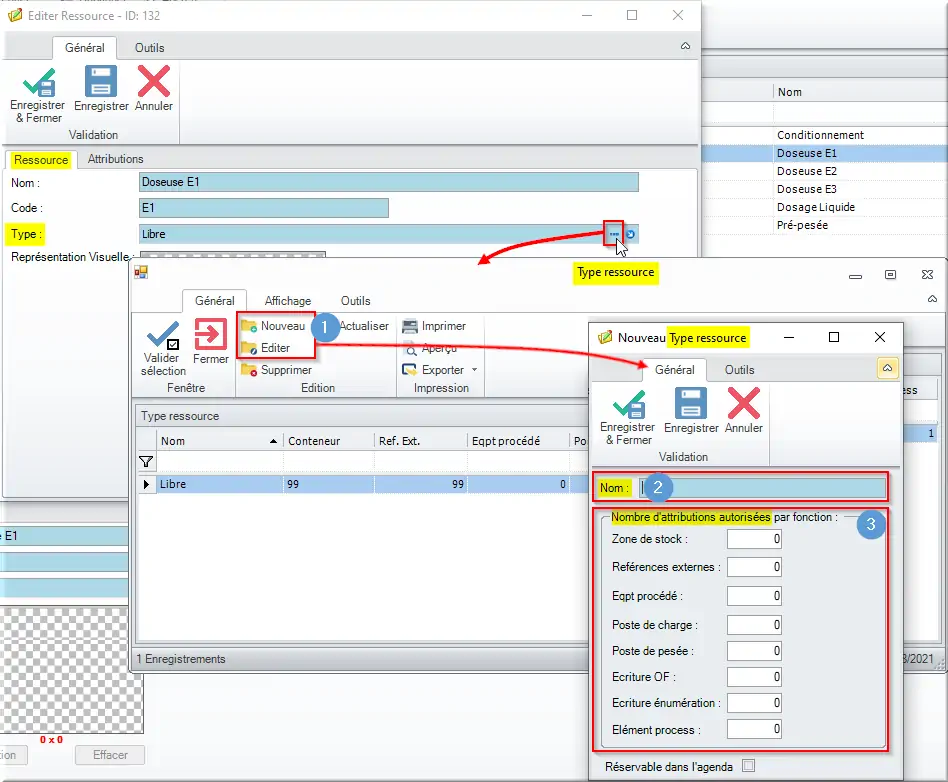

Figure 29 : Type de ressource
